课本上能看到很多描绘蛋白质空间结构的插图，但这些插图都是示意图。那蛋白质究竟长什么样呢？

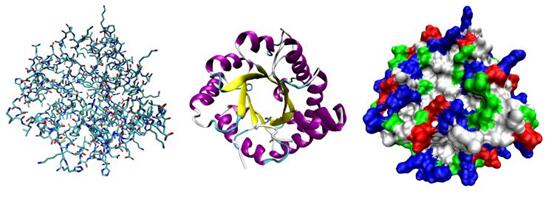

平时我们看到的一般是类似这样的蛋白质结构示意图。图片来源：Opabinia regalis/Wikipedia

在此之前，人们还没有通过什么方法直接拍摄过单个蛋白质的结构。不过现在，真正的蛋白质“单人照”已经问世了，它就是下面这个样子：

图片来自：Jean-Nicolas Longchamp of the University of Zurich, Switzerland

电子全息显微镜

这是苏黎世大学一组研究者的最新成果，他们把蛋白质分子固定在一层石墨烯上，然后通过电子全息显微镜得到了这样的图像。

以往的显微成像技术很难直接研究单个蛋白质，因为在成像过程中蛋白质的结构会遭到破坏。研究蛋白质等生物大分子的空间结构，一般要依靠X射线衍射。

由罗莎琳·富兰克林所拍摄的DNA的X射线衍射图片，是推导出DNA结构的关键证据。图片来源：Wikipedia

但这种技术也有一些缺点，例如它必须要先让蛋白质形成结晶，而且也不能直观地看到分子结构。

显微镜下观察到的蛋白质晶体。用X射线研究的晶体通常边长小于1毫米。图片来源：Lode~commonswiki/Wikipedia

石墨烯来帮忙

而这一次，研究者们选择了低能量的电子束来给蛋白质“拍照”，这样就避免了蛋白质结构的破坏。不过，电子的能量低了，也意味着它们的穿透力变弱，这时候，就需要选择更薄、更容易透过电子的载体来固定蛋白质分子了。

就像在光学显微镜下使用透明的玻璃片那样，研究者们选择了对电子足够“透明”的石墨烯单层来承载蛋白质分子。

石墨烯的理想晶体结构图片来源：AlexanderAlUS/Wikipedia

在特高真空的环境下，蛋白质分子被固定到非常洁净的石墨烯表面进行拍摄，通过电子产生的干涉条纹，我们就得到了蛋白质结构的直观图像。

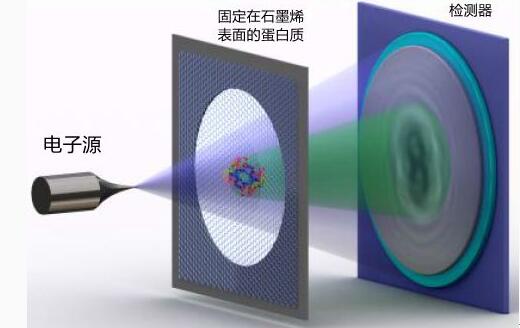

成像示意图。图片编译自论文原文

成像准确，大有前途

研究者们对几种不同的常见蛋白质进行了测试，结果发现，通过新技术得到的“蛋白质照片”和此前人们通过传统方法确定的蛋白质空间结构表现一致，由此可见，这种成像技术的结果是准确的。

蛋白质的“单人照”和已知的空间结构一致。从左至右分别为：血红蛋白、牛血清白蛋白、细胞色素C。图片来自：Jean-Nicolas Longchamp of the University of Zurich, Switzerland

研究团队计划用这种新技术对以往难以确定结构的蛋白质进行研究。他们希望，这种新技术将可以应用于医疗，尤其是用在那些与蛋白质空间结构出错有关的疾病上。

参考资料：

1. Jean-NicolasLongchamp, Stephan Rauschenbach, Sabine Abb et al. How to image a singleprotein. arXiv:1512.08958 [physics.bio-ph]
